MOTORI IN CORRENTE ALTERNATA
Sono disponibili motori asincroni trifase fino alla grandezza 355 d'importazione, anche in versione con ventilazione assistita. I motori di fabbricazione italiana vengono proposti fino all'altezza d'asse 200 anche con ventilazione assistita e certificazione UL/CSA di serie. All'occorrenza vengono montati accessori quali encoder. Trattiamo inoltre motori SIEMENS fino alla taglia 315 nelle loro possibili configurazioni.
Scheda tecnica

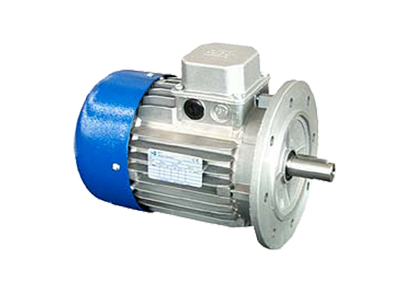

Motori monofase
Grandezze: Dimensioni IEC da MEC 56 a MEC 132
Potenze:
2 poli: da kW 0,092 fino a kW 9
4 poli: da kW 0,092 fino a kW 7,5
6 poli:
8 poli:
Servizio: S1 (servizio continuo)
Nr. Poli: 2-4-6
Grado di protezione: IP55
Potenze:
2 poli: da kW 0,092 fino a kW 9
4 poli: da kW 0,092 fino a kW 7,5
6 poli:
8 poli:
Servizio: S1 (servizio continuo)
Nr. Poli: 2-4-6
Grado di protezione: IP55
Caratteristiche generali
Motori asincroni monofase chiusi e ventilati esternamente. Classe d’isolamento F Tropicalizzato.
Forme costruttive :IM B3, IM B5, IM B14 IM B34, IM B35.
Progettati con i migliori prodotti presenti sul mercato italiano per ottenere il miglior rendimento e durata nel tempo.
Costruzione della meccanica e montaggio in catenene semi automatiche per ridurre al minimo rumorosità e vibrazioni.
Collaudo del prodotto finito sul 100% della produzione per azzerare i resi per difetti di fabbricazione ed avere la massima affidabilità.
Gli alberi sono generalmente in acciaio al carbonio C45, ma su richiesta si eseguono anche alberi in acciaio inossidabile.
Le carcassa, scudi e flange sono in lega di alluminio pressofuso (a richiesta anche in ghisa), ventola e copriventola in materiale termoplastico o lamiera zincata (solo copriventola).
La tensione standard è Volt 230-50Hz ±5% della tensione nominale.
I nostri motori sono conformi alle seguenti normative di riferimento
A richiesta:
• Tensioni e/o frequenze speciali (Volt 220-60Hz ±5%) – (Volt 110-60Hz ±5%) – (Volt 100-50Hz ±5%)
• Multi tensione e/o frequenza (Volt 230-50/60Hz ±5%) – (Volt 110/220-50Hz ±5%)
• Condensatore elettronico di spunto (Csp= 150% Cnom)
• Motori con fase ausiliaria di avviamento
• Servizi S2 - S3 - S6
• Polarità diverse (6 poli)
• Grado di protezione IP54-IP56-IP66
• Albero in acciaio speciale e/o trattamenti speciali
• Flangia speciali
• Motore senza ventilazione
• Doppia sporgenza d'albero
• Protezione termica PTC o PTO
• Protezione amperometrico (ripristino)
• Sonda termica (termoresistenza) PT100 - PT1000
• Avvolgimenti bifase per inversione di marcia
• Freno elettromeccanico a molle in corrente continua (DC)
• Freno elettronico
• Puleggia su richiesta del cliente (montaggio a caldo)
• Cavo di alimentazione con forcelle, occhielli, fastom puntalini o su richiesta del cliente
• Spina elettrica tipo A, B, C, D, F+E, G, H, I, J, K, L, CE
• Interruttore bipolare 0/1 semirotativo
• Invertitore tripolare 0/1/2 semirotativo
• Interruttore bipolare on/off a bascula luminoso IP66
• Invertitore di marcia tripolare 0/1/2 a bascula IP66
• Interruttore con bobina di minima
• Scatola completa con interruttore, spina CE e fungo di emergenza
• Verniciatura esterna del motore secondo tabella colori RAL a scelta del cliente
• Fori scarico condensa
• Viteria Inox
• Isolamento classe H
A richiesta:
• Tensioni e/o frequenze speciali (Volt 220-60Hz ±5%) – (Volt 110-60Hz ±5%) – (Volt 100-50Hz ±5%)
• Multi tensione e/o frequenza (Volt 230-50/60Hz ±5%) – (Volt 110/220-50Hz ±5%)
• Condensatore elettronico di spunto (Csp= 150% Cnom)
• Motori con fase ausiliaria di avviamento
• Servizi S2 - S3 - S6
• Polarità diverse (6 poli)
• Grado di protezione IP54-IP56-IP66
• Albero in acciaio speciale e/o trattamenti speciali
• Flangia speciali
• Motore senza ventilazione
• Doppia sporgenza d'albero
• Protezione termica PTC o PTO
• Protezione amperometrico (ripristino)
• Sonda termica (termoresistenza) PT100 - PT1000
• Avvolgimenti bifase per inversione di marcia
• Freno elettromeccanico a molle in corrente continua (DC)
• Freno elettronico
• Puleggia su richiesta del cliente (montaggio a caldo)
• Cavo di alimentazione con forcelle, occhielli, fastom puntalini o su richiesta del cliente
• Spina elettrica tipo A, B, C, D, F+E, G, H, I, J, K, L, CE
• Interruttore bipolare 0/1 semirotativo
• Invertitore tripolare 0/1/2 semirotativo
• Interruttore bipolare on/off a bascula luminoso IP66
• Invertitore di marcia tripolare 0/1/2 a bascula IP66
• Interruttore con bobina di minima
• Scatola completa con interruttore, spina CE e fungo di emergenza
• Verniciatura esterna del motore secondo tabella colori RAL a scelta del cliente
• Fori scarico condensa
• Viteria Inox
• Isolamento classe H

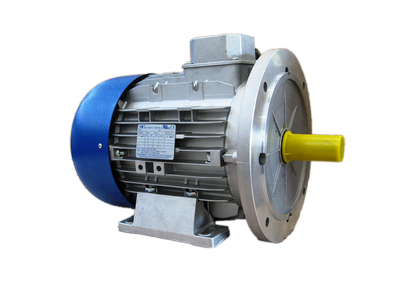

Motori trifase
Grandezze: dal Mec56 al Mec180L
Potenze:
2 poli: da 0,09 a 37kW
4 poli: da 0,06 a 22kW
6 poli:
8 poli:
Servizio: S1 servizio continuo
Nr. Poli: 2-4
Grado di protezione: IP55
2 poli: da 0,09 a 37kW
4 poli: da 0,06 a 22kW
6 poli:
8 poli:
Servizio: S1 servizio continuo
Nr. Poli: 2-4
Grado di protezione: IP55
Caratteristiche generali
Motori asincroni trifase chiusi e ventilati esternamente. Classe d’isolamento F Tropicalizzato.
Forme costruttive :IM B3, IM B5, IM B14 IM B34, IM B35.
Su richiesta è possibile la fornitura con carcassa a basetta laterale.
Materiali: carcassa, scudi e flange in pressofusione di alluminio, ventola e copriventola in materiale termoplastico o lamiera zincata (solo copriventola).
La tensione standard è V230/400-50/60Hz ±10% della tensione nominale oppure 400/690-50/60Hz ±10% della tensione nominale.
I nostri motori sono conformi alle seguenti normative di riferimento
A richiesta:
• Tensioni e frequenze speciali
• Servizi S2 - S3 - S6
• Polarità diverse (6 - 8 poli)
• Doppia polarità (2/4 - 4/8 - 6/8)
• Grado di protezione IP54 - IP65 - IP66
• Albero e flangia speciali
• Motore senza ventilazione
• Doppia sporgenza d'albero
• Protezione termica nell'avvolgimento (Thermik)
• Terna di termistori
• Cavo di alimentazione
• Verniciatura esterna
• Interruttore tripolare semirotativo
A richiesta:
• Tensioni e frequenze speciali
• Servizi S2 - S3 - S6
• Polarità diverse (6 - 8 poli)
• Doppia polarità (2/4 - 4/8 - 6/8)
• Grado di protezione IP54 - IP65 - IP66
• Albero e flangia speciali
• Motore senza ventilazione
• Doppia sporgenza d'albero
• Protezione termica nell'avvolgimento (Thermik)
• Terna di termistori
• Cavo di alimentazione
• Verniciatura esterna
• Interruttore tripolare semirotativo
MOTORI ATEX IN CORRENTE ALTERNATA
La nostra gamma di motori antideflagranti è costituita da macchine elettriche che hanno un'altezza d'asse compresa fra le taglie 63 e 315 fornibili con freno e servoventilazione. Sono costruiti secondo le Norme IEC EN 60079 - 0, 60079 - 1, 60079 - 7 per le atmosfere con presenza di gas e IEC EN 60079 - 31 per gli ambienti con presenza di polveri combustibilI.
MOTORI AUTOFRENANTI
I motori autofrenanti da noi distribuiti, sono costruiti dalla Società COEL di Fizzonasco (MI), azienda con alle spalle 30 anni di esperienza nella produzione di motori elettrici. Disponiamo di una delle gamme più ampie disponibili sul mercato corredate di relative certificazioni. I freni sono forniti di serie in corrente alternata trifase ma possono essere realizzati in corrente continua a richiesta. Possono essere pilotati da inverter e utilizzare la ventilazione ausiliaria, nonchè utilizzare accessori quali encoder.
